ЛИНИЯ ДЛЯ ПРОИЗВОДСТВА СВАРНОГО РЕШЕТЧАТОГО НАСТИЛА

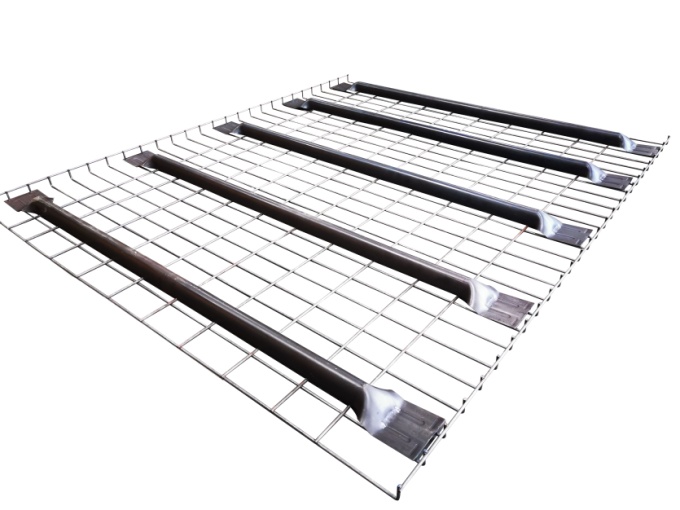

В машине используется сварочный аппарат постоянного тока с полной промежуточной частотой, обеспечивающий высокую прочность сварки, отсутствие отрыва или выпадения проволоки, и каждая точка сварного шва может выдерживать силу натяжения до 100 кг, с гладкой поверхностью и без явных заусенцев. Сетчатый настил делится на три слоя, а проволочная сетка формируется путем пересечения и перекрытия продольных и поперечных металлических профилей, которые автоматически обрезаются и складываются. Готовая проволочная сетка и элемент жесткости складываются и свариваются вместе.
Допуск по размеру сетки ≦±0.5mm
Допуск по подложке ≦±1mm
Диагональная точность ≦±2mm
Точность внешних размеров ≦±1mm
ОСНОВНЫЕ СОСТАВНЫЕ ЧАСТИ ЛИНИИ
ТЕХНОЛОГИЧЕСКАЯ СХЕМА
ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
ОСНОВНЫЕ СОСТАВНЫЕ ЧАСТИ ЛИНИИ

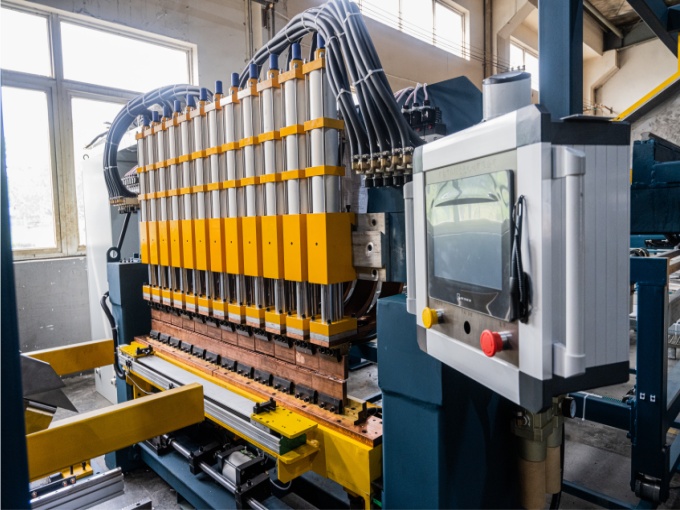

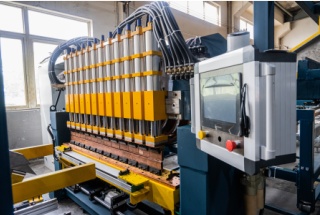

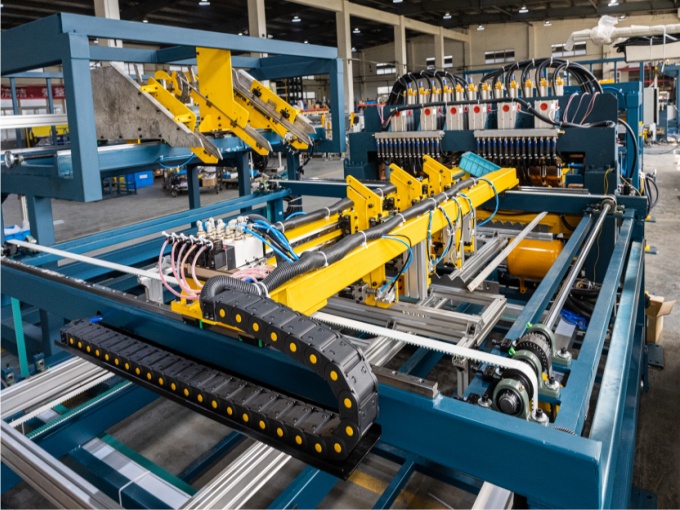

Линия производства сварного настила состоит из системы продольного размещения и позиционирования проволоки, устройства для сварки проволочной сетки постоянного тока с промежуточной частотой, системы транспортировки и позиционирования проволочной сетки, устройства для обрезки концов, устройства для подгиба с двух сторон, системы подачи и позиционирования проволочной сетки, системы натяжения и вращения проволочной сетки, устройство для транспортировки элементов жесткости, устройство для сварки элементов жесткости и проволочной сетки, автоматическая система штабелирования и система управления ПЛК и т. д.

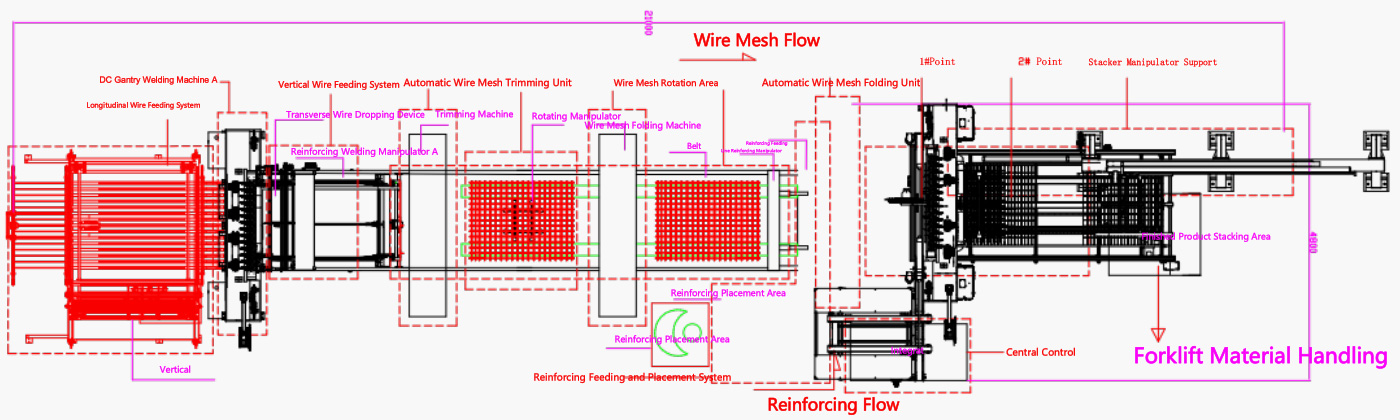

ТЕХНОЛОГИЧЕСКАЯ СХЕМА
Workflow
1
Подача продольной проволоки
2
Сварка сетки
3

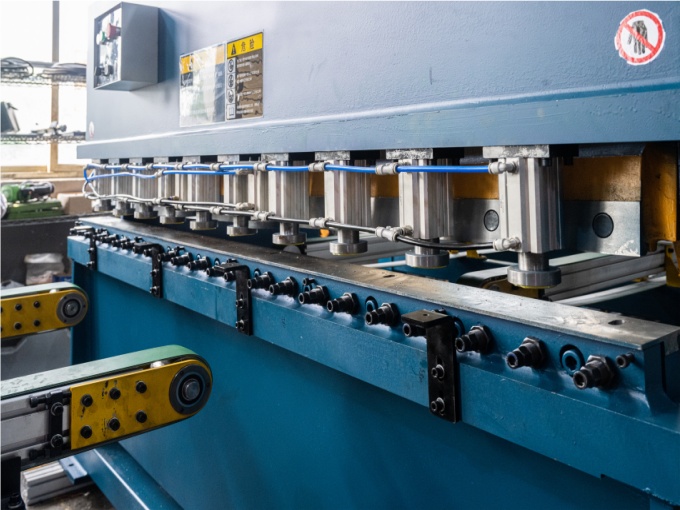

Обрезка концов
4
Подгиб с двух сторон
5
Переворот и перемещение сварной сетки
6
Перемещение элементов жесткости
7
Сварка сетки и элементов жесткости
8
Автоматическое штабелирование
ХАРАКТЕРИСТИКИ
 Высокое качество Эта система использует сварочный аппарат постоянного тока с полной промежуточной частотой, обеспечивая высокую прочность сварки, отсутствие отслоений или выпадения проволоки, и каждая точка сварного шва может выдерживать силу натяжения до 100 кг с гладкой поверхностью и отсутствием заусенцев.
 Полностью автоматизирована Сетчатый настил делится на три слоя, а проволочная сетка формируется путем пересечения и перекрытия продольных и поперечных прутьев, которые автоматически обрезаются и складываются. Готовая проволочная сетка и элемент жесткости складываются и свариваются вместе.
 Высокая точность Эта система использует полное позиционирование с помощью сервоприводов, пневматический зажим и другие качественные комплектующие. Допуск проволочной сетки ≦±0.5mm. Допуск на внешний размер проволочной сетки ≦±1mm, допуск на диагональ проволочной сетки ≦±2mm, а допуск на положение опоры ≦±1mm.
 Скорость производства Требуется около 30 секунд, чтобы сварить одну сетчатую планку автоматически от проволоки к конечному продукту. Время размещения усиливающих прочность рамок варьируется в зависимости от квалификации оператора.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
No. ПАРАМЕТРЫ ЕД.
ИЗМЕРЕН.
ЗНАЧЕНИЕ
1 Точность сетки mm ±0.5mm
2 Точность позиционирования mm ±1mm
3 Диагональная точность mm ±2mm
4 Точность габаритных размеров mm ±1mm
5 Скорость сварки шт/мин About 2PCS/min
6 Грузоподъемность KGS 100kgs per welding spot.
7 Длина изделия mm 800mm--2000mm
8 Продольная проволока mm Ø4mm-Ø6mm
9 Давление воздуха Mpa 7Mpa
10 Электроподключение V 380V(±10%)50HZ, 3Ph
11 CE сертификат YES
