СТАНОК ЧЕТЫРЕХСТОРОННЕЙ СВАРКИ БАЛОК

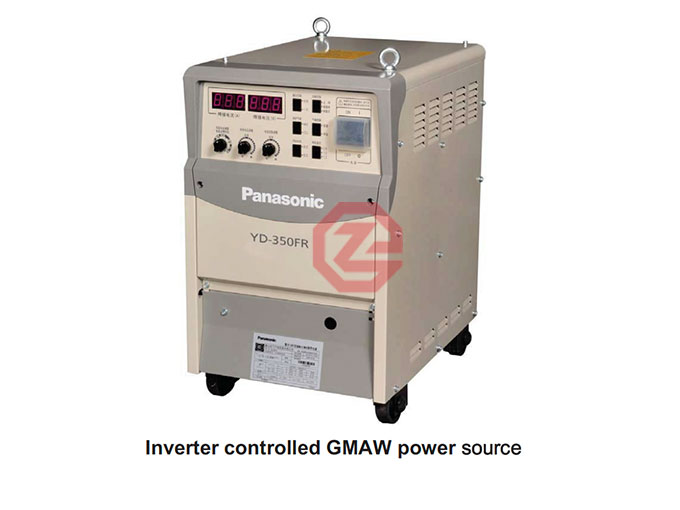

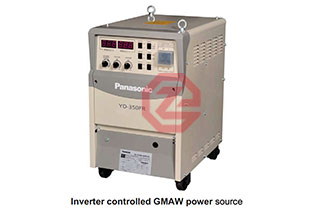

Данный станок используется для сварки профиля балок и зацепов между собой. В нем применяется полуавтомат Panasonic YD-350FR, система контроля PLC (программируемый контроллер), четыре сварочных горелки, работающих одновременно, сваривающих стыки с четырех сторон. Скорость сварки около 25 сек/шт. Агрегат может сваривать примерно 60 шт. балок в час, включая загрузку и выгрузку.

Сварка сторон: 4 стороны

Выход качественной продукции: ≥96%

Длина балки: 1.0m to 4.0m

Скорость сварки: 60 шт/час

БЫСТРЫЙ ЗАПРОС

Email:sergeykabakov@corpgz.com

ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ

Машина состоит из системы управления PLC, источника питания, шагового двигателя, шарового винта, линейной направляющей и т.д. В каждой детали использованы хорошо зарекомендовавшие себя надежные компоненты, изготовленные из качественных материалов. Наиболее важные узлы, такие как пневматическая и электрическая системы управления изготовлены компанией - владельцем бренда с мировым именем. Каждый блок машины работает надежно, обеспечивая длительное использование, удобную эксплуатацию и обслуживание.

ОСОБЕННОСТИ

Широкое применение

Станок может сваривать балки различного профиля: прямоугольного, ступенчатого, швеллер и др., длина может быть любая в пределах от 1.0m до 4.0m.

Высокая эффективность

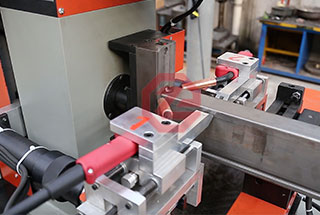

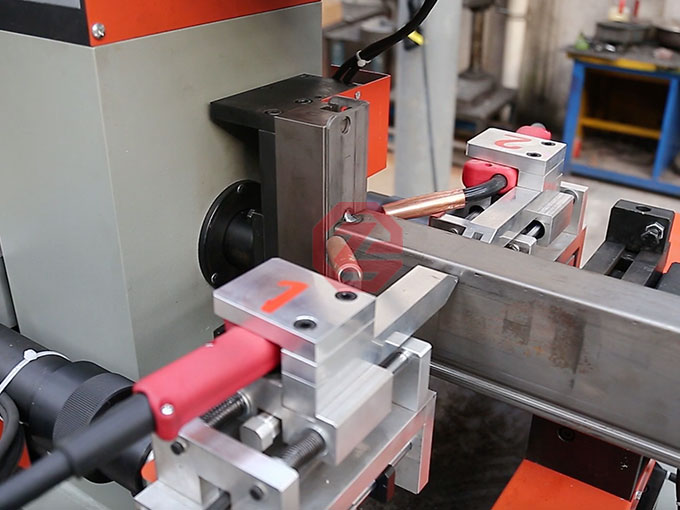

Четыре сварочных горелки работают одновременно, проваривая по 2+2 стороны с каждого конца балки, машина может сваривать от 60 до 70 единиц продукции в час.

Гибкость процесса производства

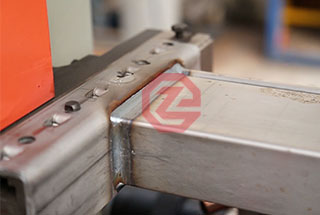

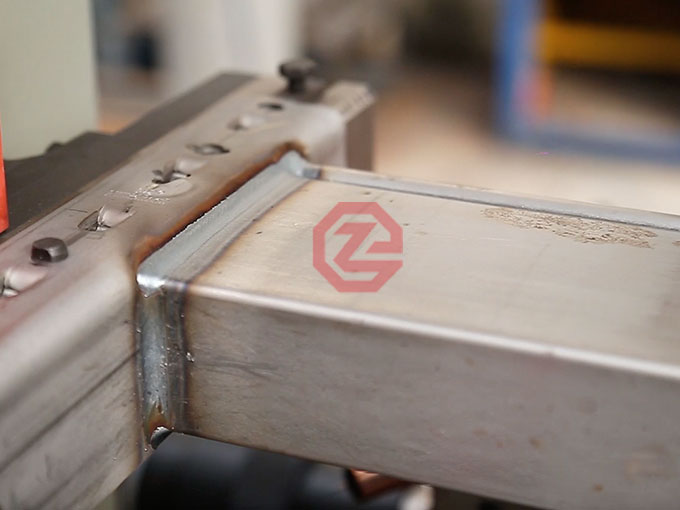

Сварочный шов может доходить до 1,8 мм, а толщина свариваемого металла - до 5 мм. Станок проектируется под размер балки в соответствии с чертежами клиента.

Высокое качество

В станке используется усовершенствованная система позиционирования, которая обеспечивает уровень выхода качественной продукции ≥96%, что намного лучше, чем роботизированная сварка.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

No.	Параметры	Единицы	Описание
1	Стороны сварки		4 стороны
2	Размеры балки	mm	В соответствии с чертежами клиента
3	Длина балки	m	1.0m to 4.0m
4	Тип балки		Прямоугольная, ступенчатая и т.д.
5	Скорость сварки	шт/Hour	Около 60 шт. в час
6	Сварочный шов	mm	≤1.8mm
7	Выход качественной продукции	%	≥96%
8	Используемый газ		CO2 или смесь газов (20% CO2 и 80% Argon газ)
9	Потребляемая мощность	KW	15-18KW
10	Габаритные размеры станка	m	5.62m1.05m1.98m
11	Тип станка		GZ-4E-4M
12	Сертификация CE		Имеется
