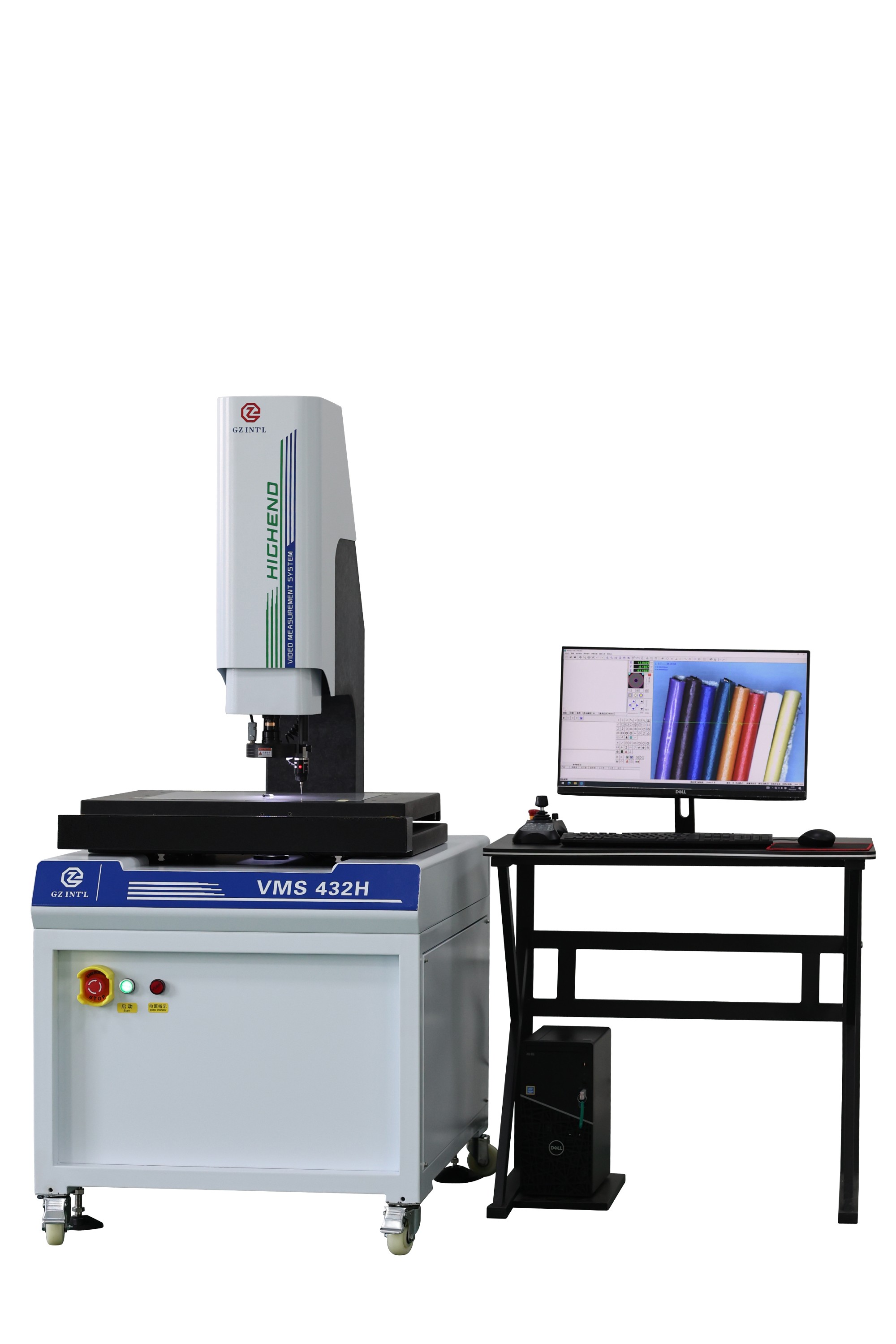

VMS432H + TOUCH PORBE

Производимая GZ видеоизмерительная машина с ЧПУ серии VMS-H - автоматический оптический прибор для измерения изображения, оснащенный мощной программно-аппаратной технологией, способной автоматически точно измерять точки, линии, окружности, дуги, эллипсы, углы, кривые, длины, ширины, высоты, параметры отверстий, расстояния между отверстиями, расстояние между штифтами, толщину, дугу, диаметр, радиус, канавку, угол R и другие геометрические элементы. Она использует оригинальные импортные технологии привода настройки и сервоуправления, а также в сочетании с программным обеспечением для эффективного и точного измерения изделий массового производства, чтобы обеспечить контроль качества деталей. Прибор широко используется в таких отраслях, как производство промышленного оборудования, пластмассовых изделий, электроника, производство пресс-форм, аппаратная обработка мелких деталей, производство аксессуаров для мобильных телефонов, компьютерных аксессуаров, автозапчастей, часов, печатных плат и в других отраслях промышленности. Перемещение по оси XYZ происходит с помощью оригинальной прецизионной линейной направляющей, оснащенной бесступенчатой фрикционной трансмиссией, которая делает позиционирование оборудования точным, без шума и вибрации.
Объектив: Увеличение изображения 28X-180X
Светочувствительный элемент CCD: HIKROBOT 1.3 миллиона пикселей цифровая камера
Точность измерения по осям X/Y: E2(X/Y)=(2.0+L/200)
Линейка: LAMOTION 0.5um высокоточная металлическая линейка
ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ
ОСОБЕННОСТИ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ
Аппарат состоит из мотора, направляющей, высокоточной решетчатой линейки, замкнутого оптического модуля с линзами (объектива), корпуса современного вида с эргономичным дизайном. В каждой детали использованы хорошо зарекомендовавшие себя надежные компоненты, изготовленные из качественных материалов брендированным производителем. Все элементы работают надежно, обеспечивая длительное использование, удобную эксплуатацию и легкое обслуживание.
ОСОБЕННОСТИ
натурального гранита
00-градусная натуральная гранитная основа, стойка и рабочий стол придают аппарату высокую жесткость и сокращают возможность деформаций для обеспечения стабильности измерений и точности.
Точное позиционирование:
Прецизионная конструкция шарового винтового привода, обеспечивающая быстрое перемещение и точное позиционирование.
Прецизионная линейная направляющая:
В трех осях используется высокоточная линейная направляющая для обеспечения минимальной погрешности и долгого срока службы машины.
Серводвигатель:
Используется серводвигатель для обеспечения отличного позиционирования, тем самым обеспечивая стабильную точность при повторяющихся измерениях.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Модель VMS-322H VMS-432H VMS-542H
Перемещение (mm) 300X200X200 400X300X200 500X400X200
Габариты
(Д)X(Ш)X(В)(mm)
660X900X1700 880X1000X1700 1000X1100X1750
Вес (кг) 250 280 350
Вес измеряемого предмета (кг) 25 30 35
Точность измерений по осям X/Y (μm) E2(X/Y) = 2.0+L/200)
Линейка LAMOTION 0.5um высокоточная металлическая линейка
Направляющая Taiwan SHAC прецизионная линейная направляющая
Метод перемещения Taiwan SHAC высокоточный шариковый ходовой винт
Светочувствительный элемент CCD HIKROBOT 1.3 миллиона пикселей цифровая камера
Подсветка Подсветка под контуром LED параллельный холодный свет
Поверхностный свет Программируемая LED подсветка четырех-контурная, поверхность из восьми зон источник холодного света с лазерным указателем
Оптическая система Оригинальные POMEAS ручное зуммирование высокой четкости с позиционированием объектива (оптическое увеличение 28X-180X)
Двигатель Трехосевой оригинальный Japan Nidec сервомотор
Система управления ACT420 прецизионная система контроля и управления
ПО для измерений ПО для точных измерений INSPEC-CNC
Рабочая среда Температура 20℃±3℃, изменения температуры <2℃/час, влажность 30~80%
Электропитание 220V/50Hz/5A
Примечания: Для достижения максимально точных результатов можно выбрать отечественный/импортный зонд и 3D-измерительное программное обеспечение с функцией точного измерения высоты.
