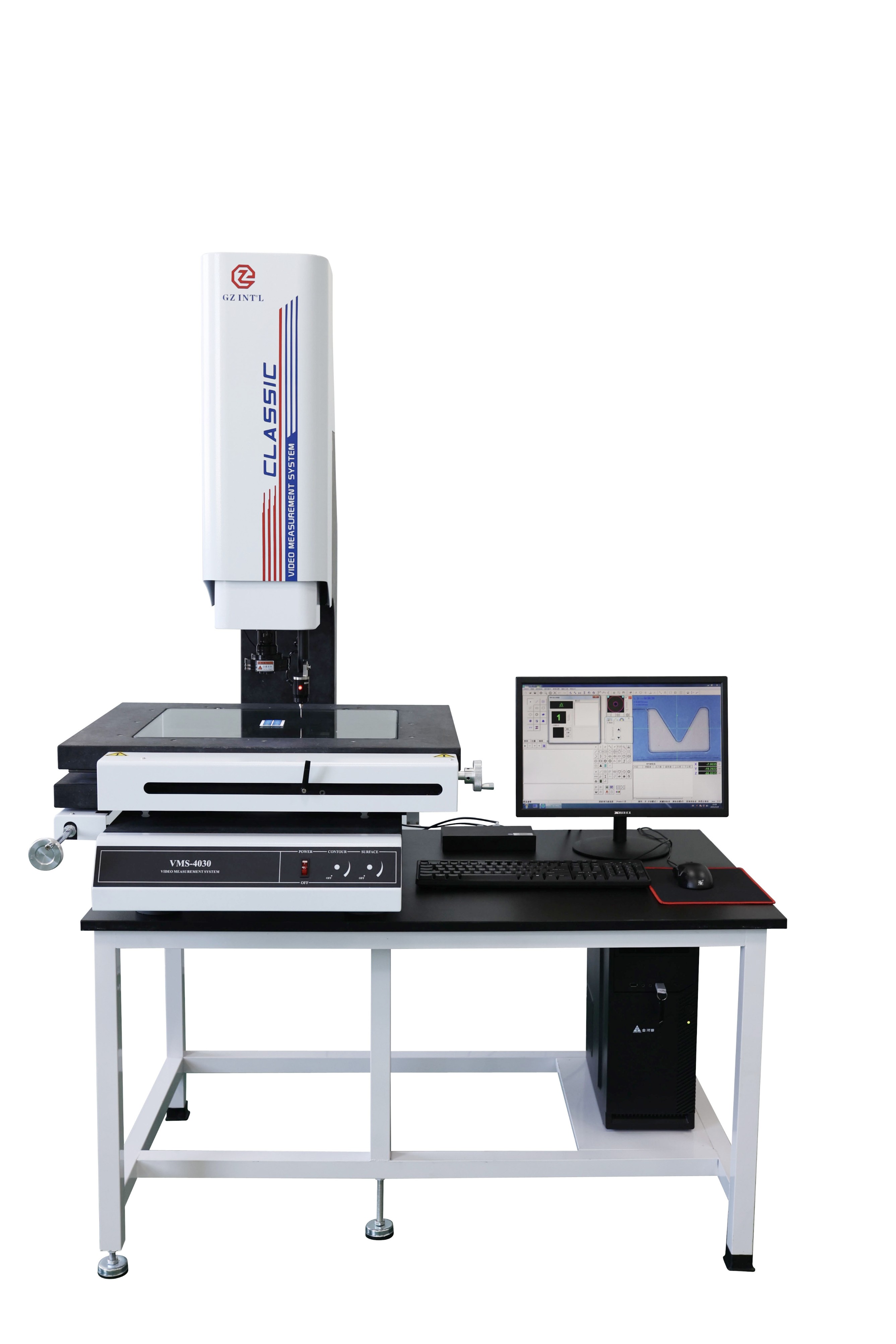

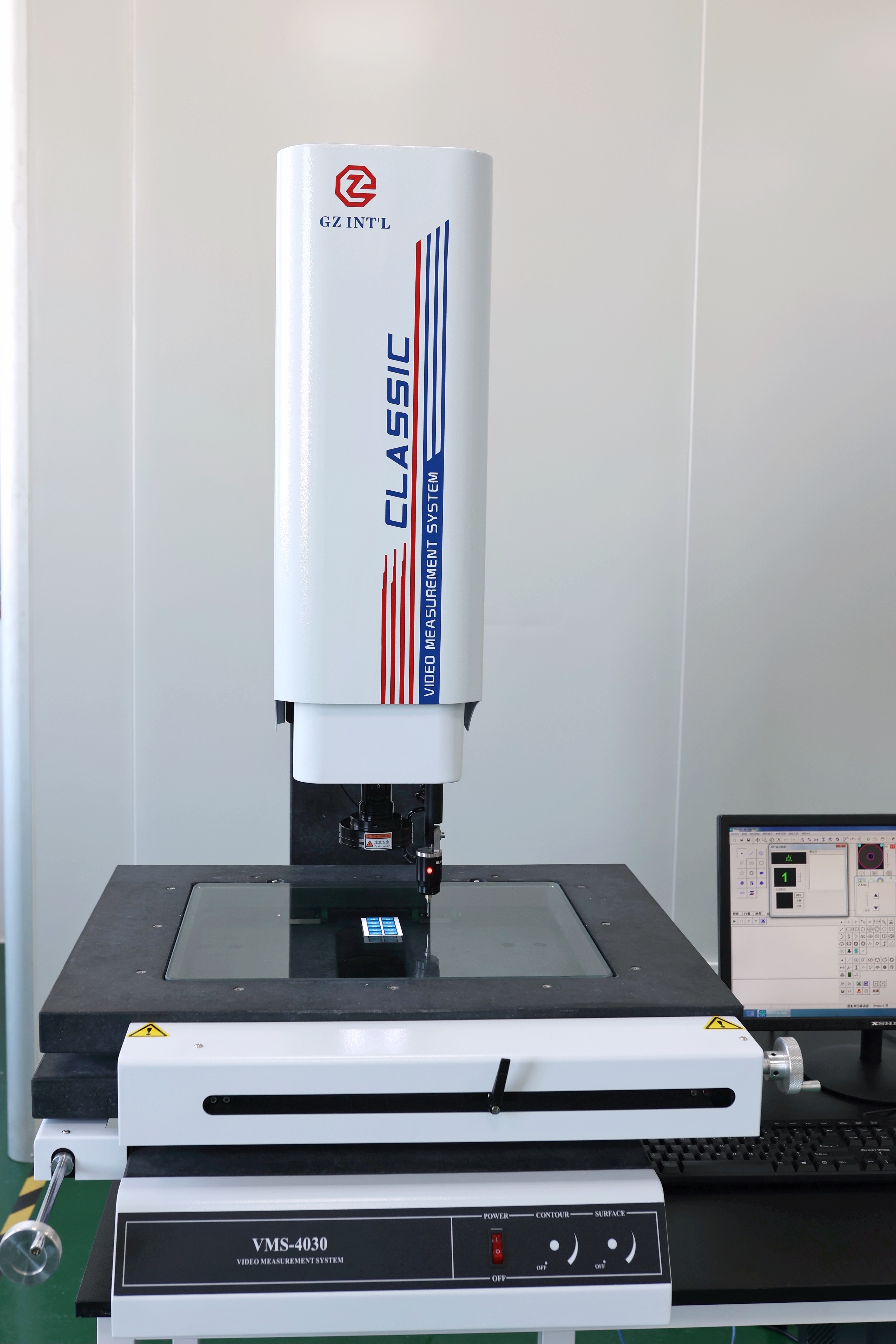

Manual GZ4030 + MCP Probe

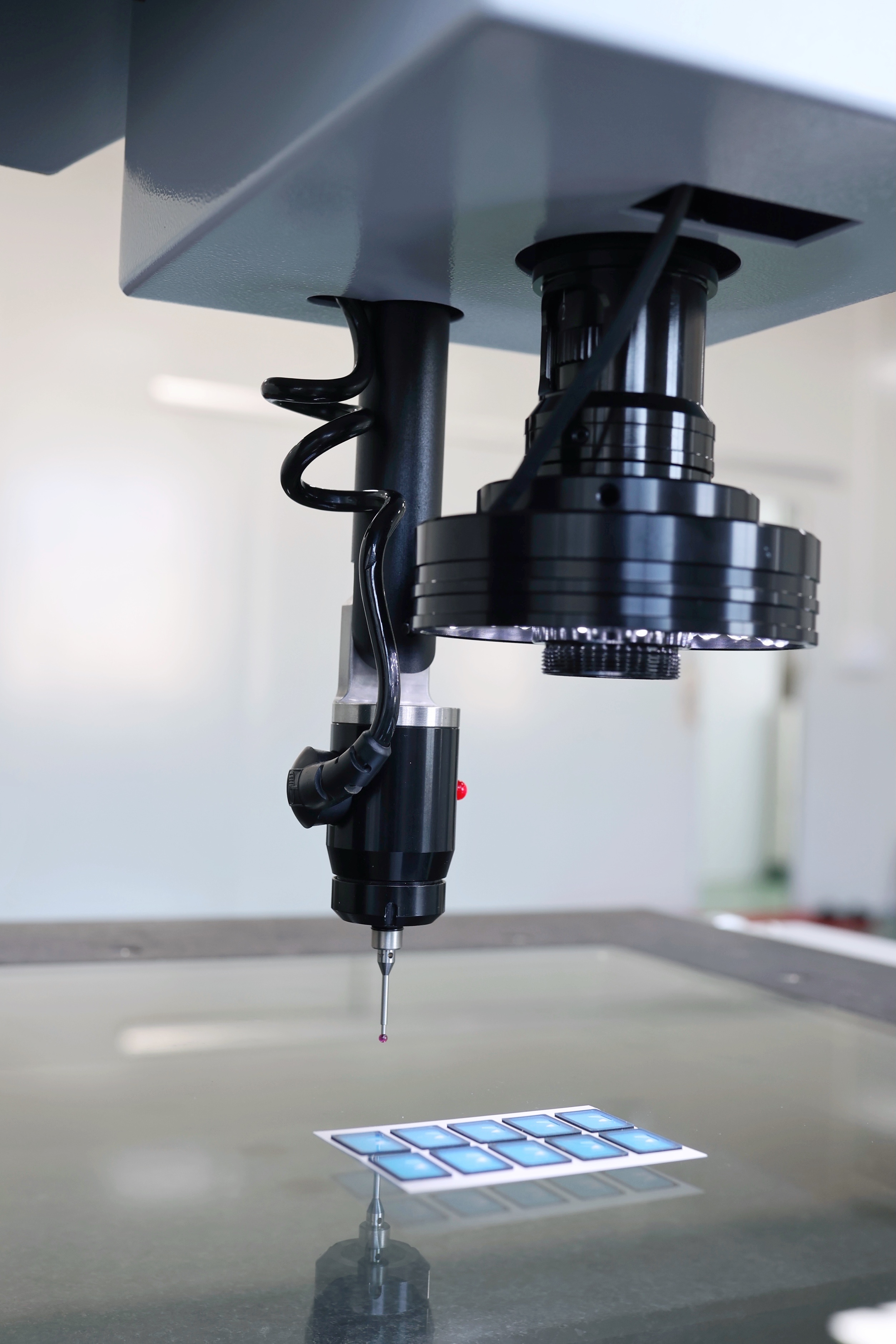

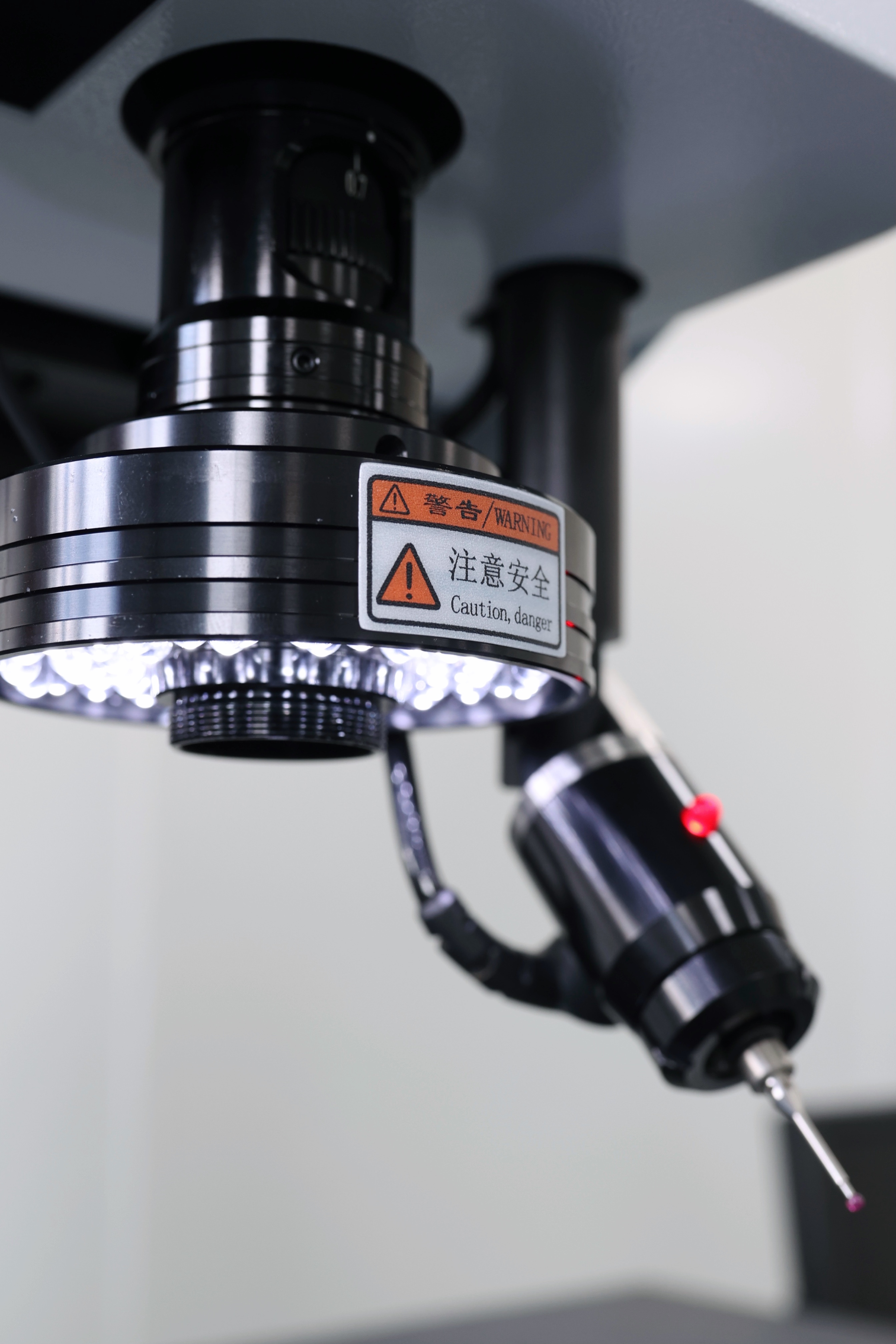

Серия машин GZ 3020/4030/5040 оснащена мощной программно-технической технологией, позволяющей проводить прецизионные измерения точек, линий, окружностей, дуг, эллипсов, углов, кривых, длины, ширины, высоты, диаметров отверстий, расстояний между отверстиями, расстояний между штифтами, толщин, диаметров, радиусов, канавки, углов R и других геометрических элементов. Основание, стойка и рабочий стол выполнены из гранита Jinan марки 00, со стабильной структурой и заданной точностью. Зонд и лазер могут быть добавлены для осуществления простого трехмерного измерения. Решетчатая оптическая линейка для высокоточных измерений поставляется хорошо зарекомендовавшим себя производителем, работающим для нужд ВПК. Для обработки графических измерений используется специальное программное обеспечение, обрабатывающее данные, которые можно непосредственно преобразовать в Excel, Word и CAD для создания отчетов. Программное обеспечение имеет дружественный интерфейс и очень мощные графические функции. Система поддерживает различные способы обработки данных, отображения, ввода и вывода, также имеет функцию учета при сдельной оплате труда. С помощью интерфейса RS-232, подключенного к компьютеру, и специализированного измерительного программного обеспечения, она может работать с графикой отображения, и все данные измерений или графики и диаграммы могут быть непосредственно преобразованы в Word, Excel, отчеты AutoCAD. Выпускается в различных спецификациях и настраивается в соответствии с требованиями заказчика. Прибор широко используется в таких отраслях, как производство компьютерного оборудования, пластмасс, электроники, пресс-форм, аксессуаров для мобильных телефонов, компьютерных аксессуаров, автозапчастей, часов, печатных плат и в других отраслях промышленности.
Точность измерения по осям X/Y: ≤(2.5+L/200 um)
Программное увеличение: 26-130X
Оптическое увеличение: 0.7-4.5X
Камера: 1/2' цветная CCD камера (1200 TVL)
ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ
ОСОБЕННОСТИ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ

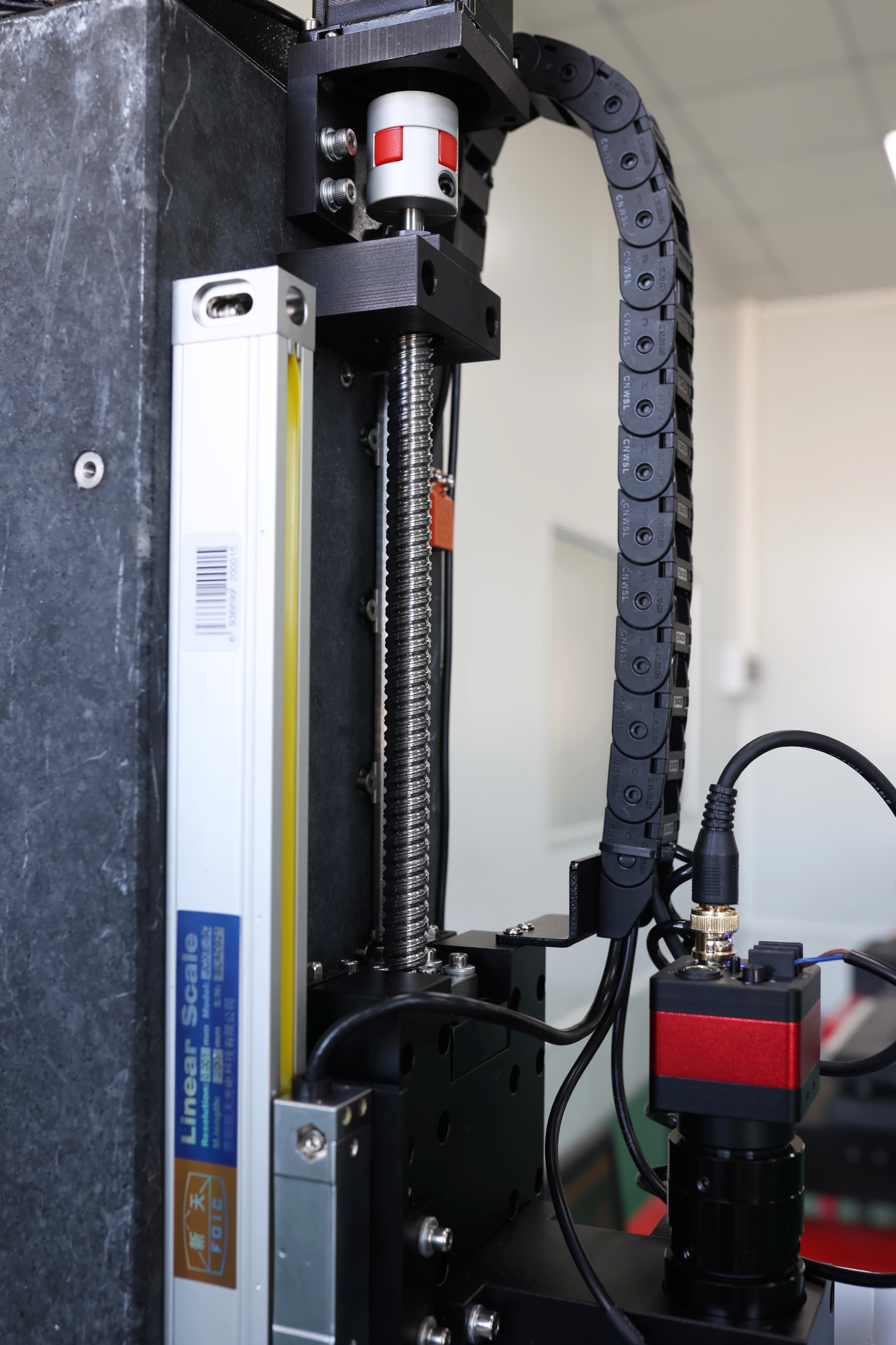

Аппарат состоит из объектива, направляющей, прецизионной решетчатой линейки, модуля оптических линз. В каждой детали использованы хорошо зарекомендовавшие себя надежные компоненты, изготовленные из качественных материалов брендированным производителем. Все элементы работают надежно, обеспечивая длительное использование, удобную эксплуатацию и легкое обслуживание.
ОСОБЕННОСТИ
Гранитное основание:
00-градусная натуральная гранитная основа, стойка и рабочий стол придают аппарату высокую жесткость и сокращают возможность деформаций для обеспечения стабильности измерений и точности.
Линейка профиля высокого разрешения:
На всех осях XYZ используются высокоточные линейные направляющие оснащенные фрикционной трансмиссией произведенные известным тайваньским брендом.
Прецизионная линейная направляющая:
Прецизионная решетчатая линейка выпускается известным отечественным брендом работающим в сфере ВПК.
Камера высокого разрешения:
Высококачественная оптическая система и камера высокого разрешения создают четкую картинку, что делает измерение более точным.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Модель GZ -3020 GZ-4030 GZ-5040
Перемещение (мм) 310X210 410X310 510X410
Габаритные размеры (L)X(W)X(H)(мм) 800X600X1100 920X720X1150 1020X820X1200
Размер рабочего стола 540X400 660X520 780X640
Размер стеклянного стола 350X250 450X350 550X450
Вес измеряемой детали (кг) 25 30 35
Измерительная система Камера: 1/2' цветная CCD камера (1200TVL)
Оптическое увеличение: 0.7-4.5X
Рабочая дистанция: 92mm
Программное увеличение: 26-130X
Поле зрения: 7-1.1mm
Разрешение: 0.5um
Длина хода (мм) 180мм(опционально: может быть до 400 мм )
Точность X/Y ≤(2.5+L/200 um (L. be regarded as measured length, units:(mm)
Подсветка Освещение поверхности и пропущенный свет создаются LED источником, яркость регулируется.
Электропитание 220V ±10% (AC), 50HZ, 31W
Рабочая среда Температура: 18-24С; Влажность: 30%-76%
