Ручная видео измерительная машина

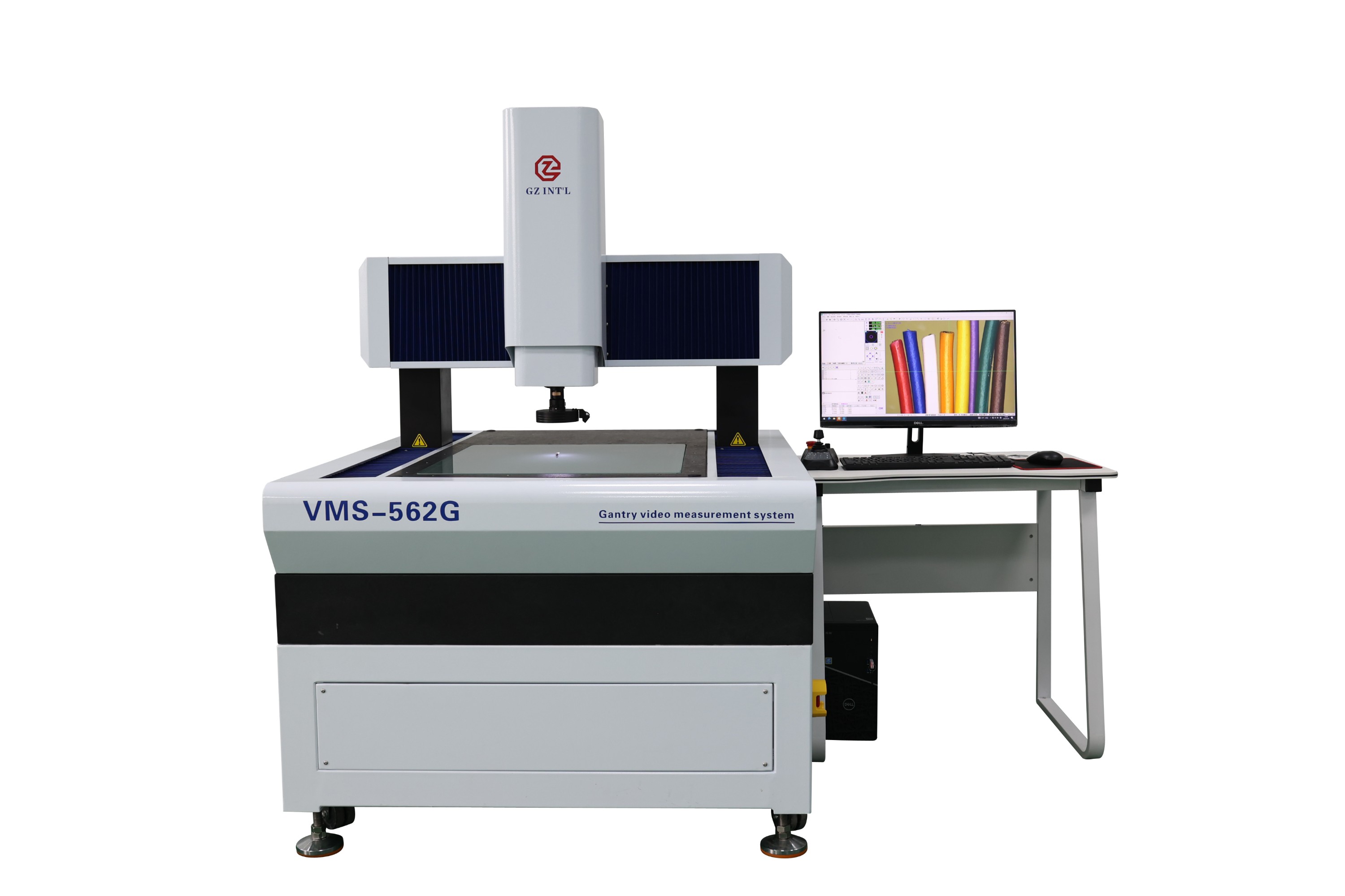

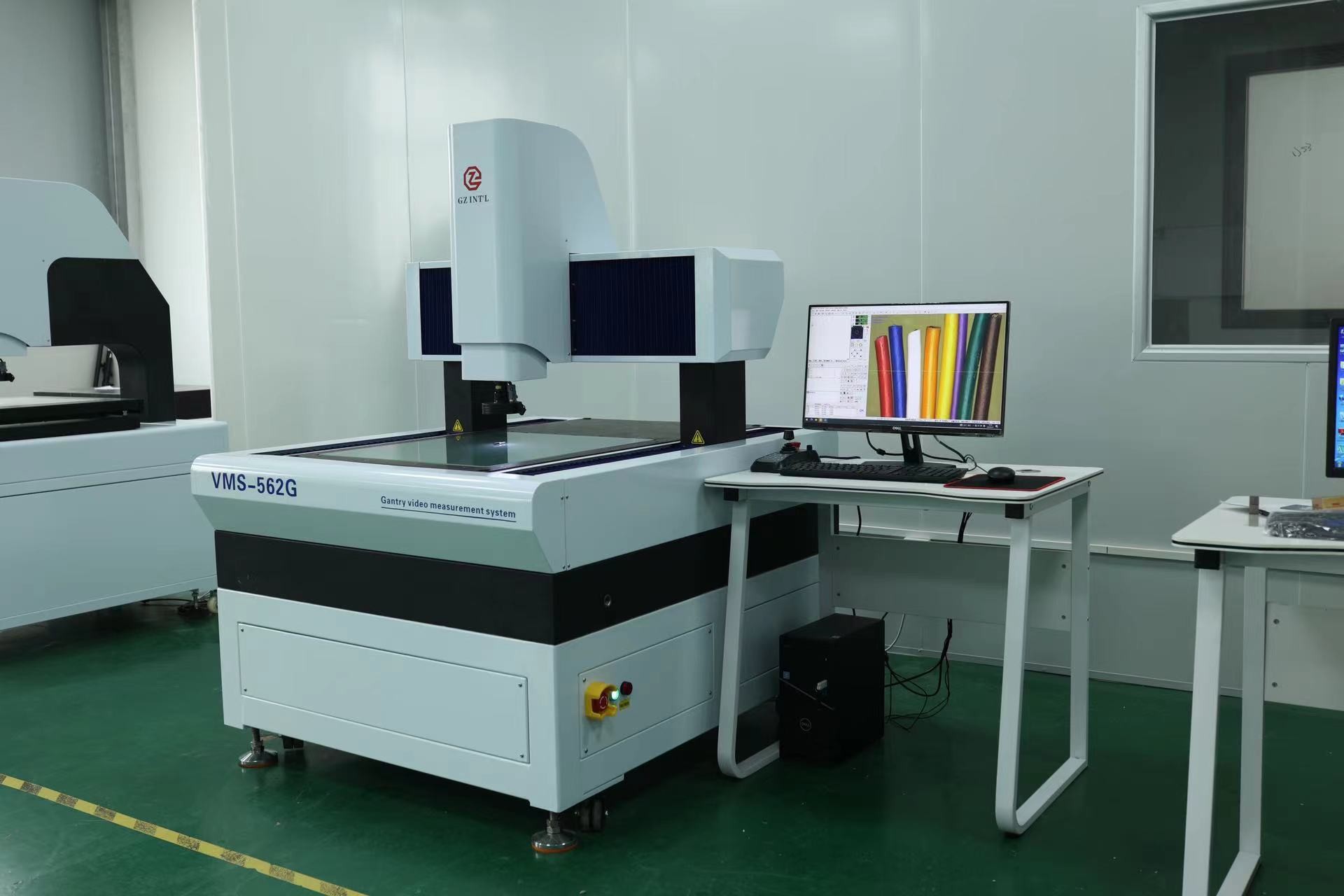

Серия GZ VMS-G – высококлассный автоматический оптический прибор для измерения изображения, оснащенный мощным программно-аппаратным комплексом, способным точно измерять точки, линии, окружности, дуги, эллипсы, углы, кривые, длину, ширину, высоту, параметры отверстий, расстояния между отверстиями, расстояние между выступами, толщину, дугу, диаметр, радиус, канавку, угол R и другие геометрические элементы. Он использует оригинальные импортные технологии винтового привода и сервомоторы управления, а также в сочетании с программным обеспечением для точного измерения эффективно достигаются точные результаты исследования массы изделий, чтобы обеспечить точный контроль качества деталей. Прибор широко используется в таких отраслях, как производство компьютерного оборудования, пластмасс, электроники, пресс-форм, аксессуаров для мобильных телефонов, компьютерных аксессуаров, автозапчастей, часов, печатных плат и в других отраслях промышленности.
Точность измерения по осям X/Y: ≤(2.5+L/200 um)
Программное увеличение: 26-130X
Оптическое увеличение: 0.7-4.5X
Камера: 1/2' цветная CCD камера (1200 TVL)
ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ
ОСОБЕННОСТИ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ

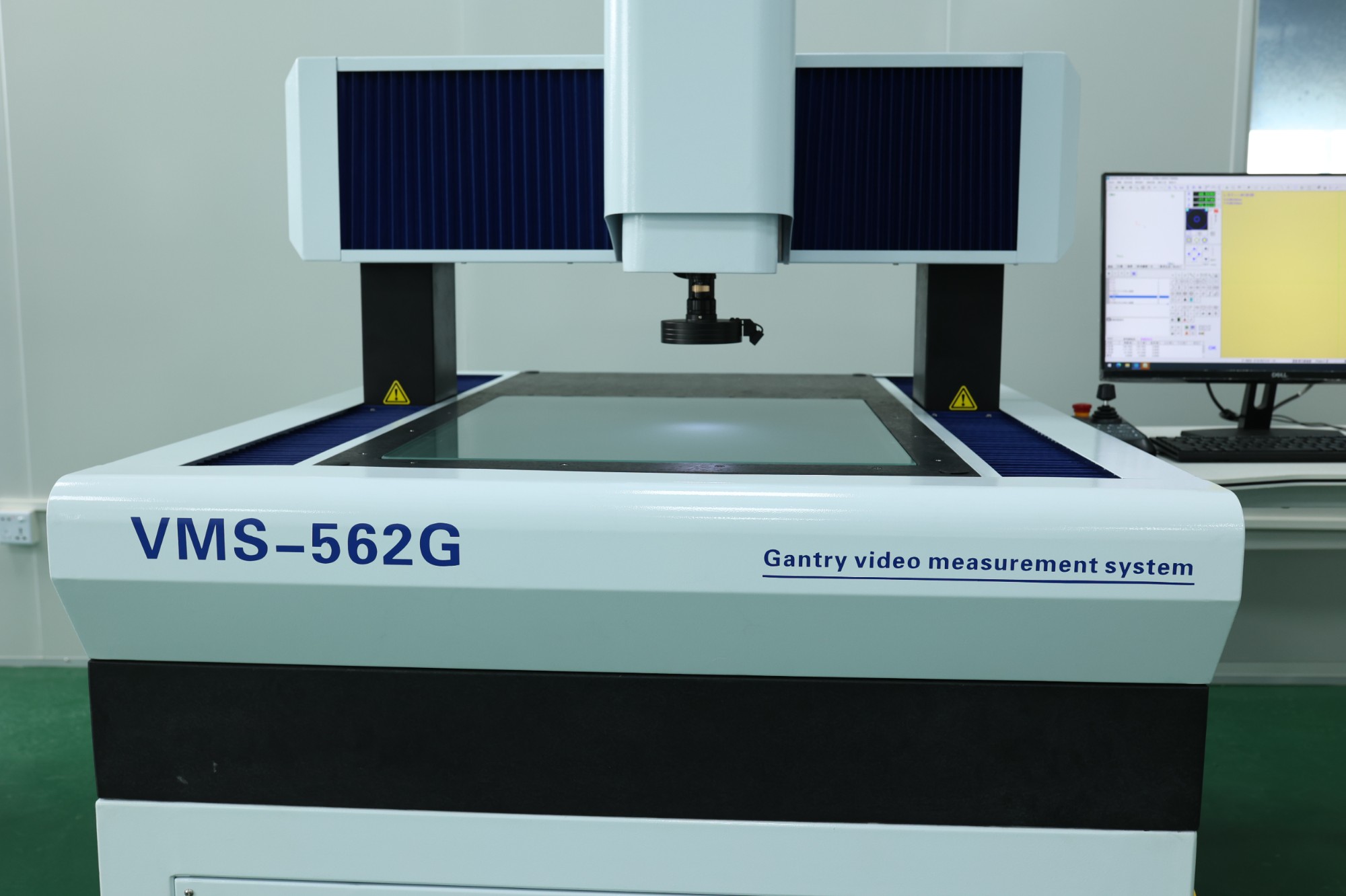

Аппарат состоит из объектива, направляющей, прецизионной решетчатой линейки, модуля оптических линз. В каждой детали использованы хорошо зарекомендовавшие себя надежные компоненты, изготовленные из качественных материалов брендированным производителем. Все элементы работают надежно, обеспечивая длительное использование, удобную эксплуатацию и легкое обслуживание.
ОСОБЕННОСТИ
Natural Granite

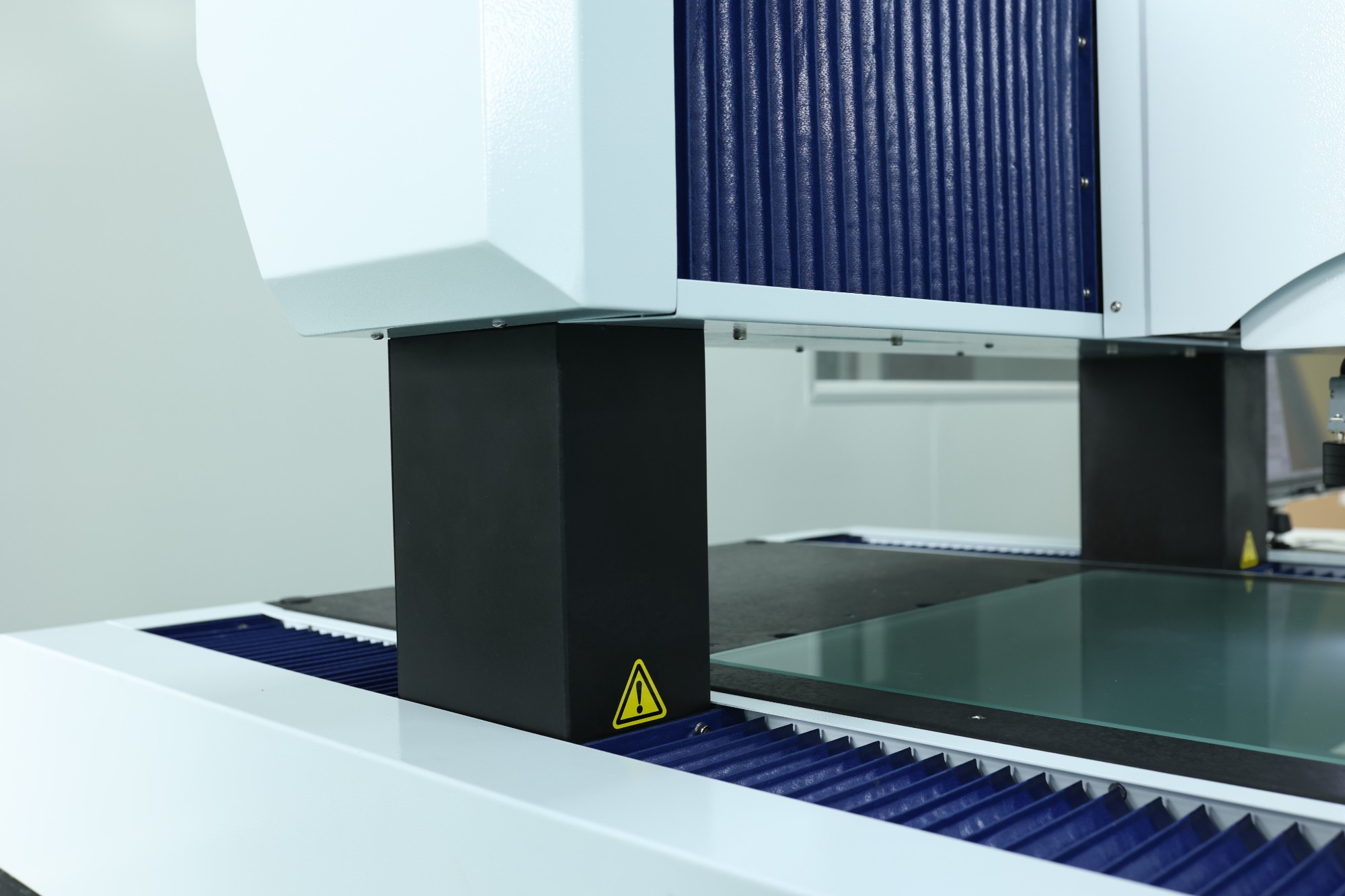

00-градусная натуральная гранитная основа, стойка и рабочий стол придают аппарату высокую жесткость и сокращают возможность деформаций для обеспечения стабильности измерений и точности.
Precise Positioning:
Качественно изготовленная конструкция шарового винтового привода, обеспечивающая быстрое перемещение и точное позиционирование.
Precision Linear Guide:
На всех осях XYZ используются высокоточные линейные направляющие, оснащенные фрикционной трансмиссией произведенные известным тайваньским брендом.
Servo Motor:
Используемый серводвигатель для обеспечения точности позиционирования, тем самым обеспечивая стабильность повторяемых измерений.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Модель VMS-562G VMS-682G VMS-8102G VMS-1012G VMS-1016G VMS-1216G VMS-1318G
Перемещение (мм) 500X600X200 600X800X200 800X1000X200 1000X1200X200 1000X1600X200 1200X1600X200 1300X1800X200
Габаритные размеры (Д)X(Ш)X(В)(мм) 1120X1360X1650 1220X1560X1650 1420X1760X1650 1670X1980X1650 1670X2580X1650 1870X2580X1650 1930X2780X1650
Вес(кг) 1100 1300 1600 2100 2800 3100 3800
Вес детали (кг) 75 75 75 75 75 75 75
Точность измерений по оси X/Y (μm) 2.5+L/200
Решетчатая линейка LAMOTION 0.5um высокоточная металлическая линейка
Направляющая Taiwan SHAC прецизионная линейная направляющая
Метод перемещения Taiwan SHAC высокоточный шариковый ходовой винт
ПЗС матрица HIKROBOT 1.3 миллионов пикселей цифровая камера
Подсветка Контурная подсветка LED параллельный холодный свет
Поверхностный свет Программируемый светодиодный четырехконтурный восьмизонный поверхностный LED источник холодного света с лазерной указкой
Объектив Оригинальный POMEAS объектив высокого разрешения с ручной настройкой увеличения (увеличение 28X-180X)
Мотор Трехосевой оригинальный сделанный в Японии сервомотор Nidec
Система управления ACT420 высокоточная система контроля
ПО для измерений ПО для прецизионных измерений INSPEC-CNC
Рабочая среда Температура 20℃±3℃, изменение температуры <2℃/час, влажность 30~80%
Электропитание 220V/50Hz/5A
  Примечания: Для достижения максимально точных результатов можно выбрать отечественный/импортный зонд и 3D-измерительное программное обеспечение с функцией точного измерения высоты.
